Басты бет / Импульстік клапан / Watson® импульстік клапаны

Watson® WPS-CA/TG бұрандалы сериясы

Бұрандалы импульстік клапан

Watson® бұрандалы импульстік клапандары қапшықты шаң ұстағышты импульстік тазалау жүйелеріне арналған беріктелген тік бұрышты корпус пен стандартты G-бұранда жалғауын пайдаланады. WPS-CA/TG желісі DN20-дан DN76-ға дейінгі модельдерді қамтиды, тұрақты үрлеу түтігі жалғауын, сенімді импульс жеткізуді және жоғары циклдік өнеркәсіптік шаң ұстау жүктемесін қамтамасыз етеді.

TG модель желісін қарауБаға сұрау

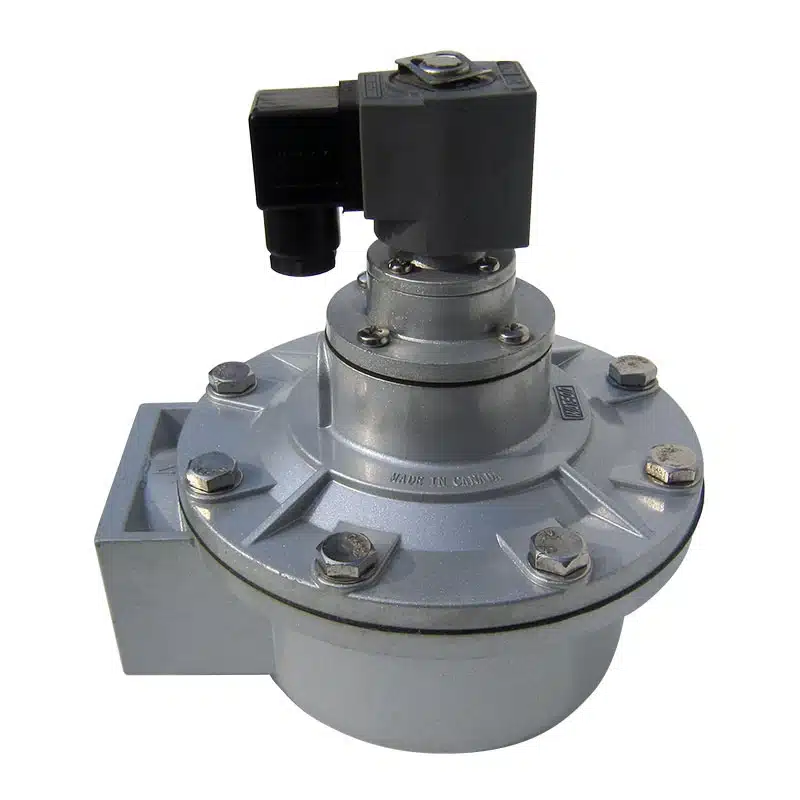

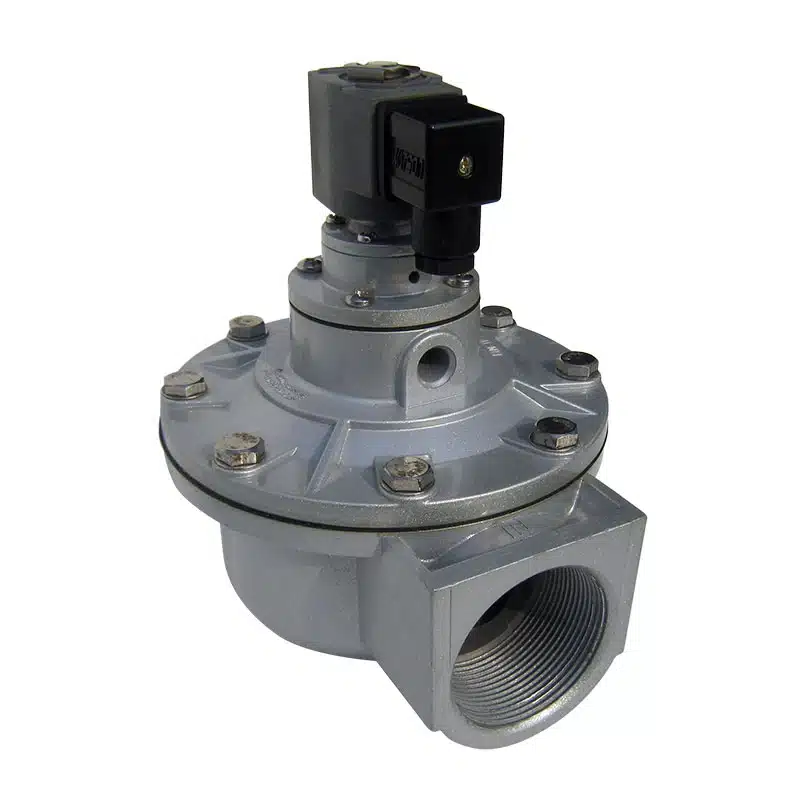

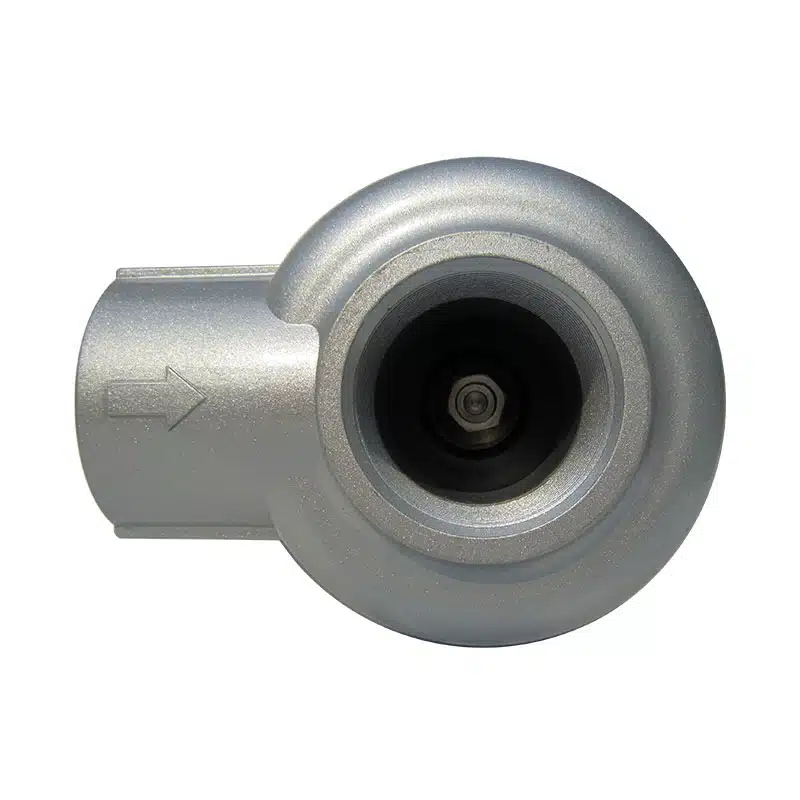

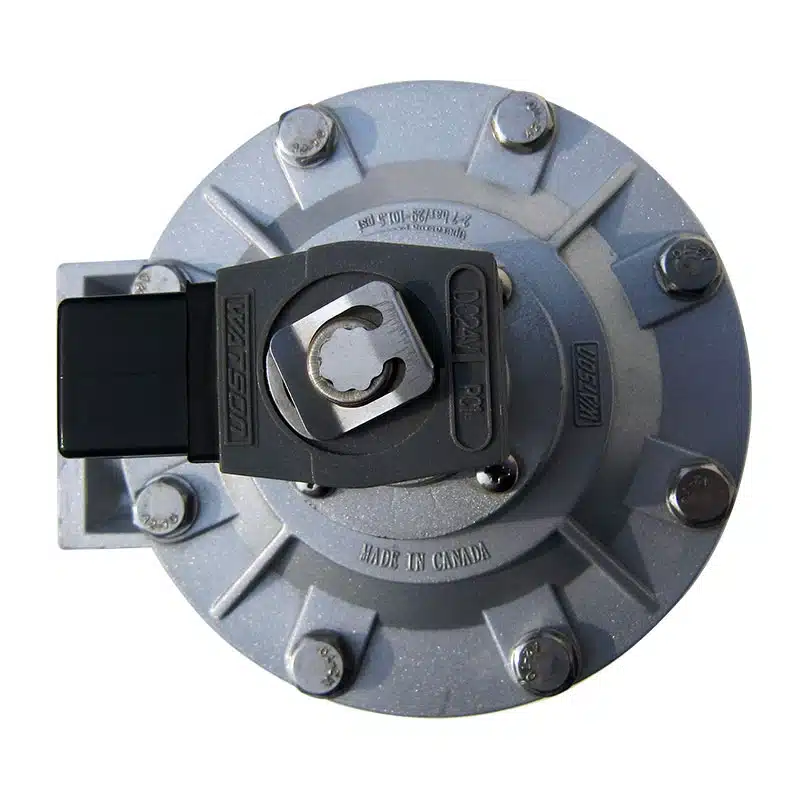

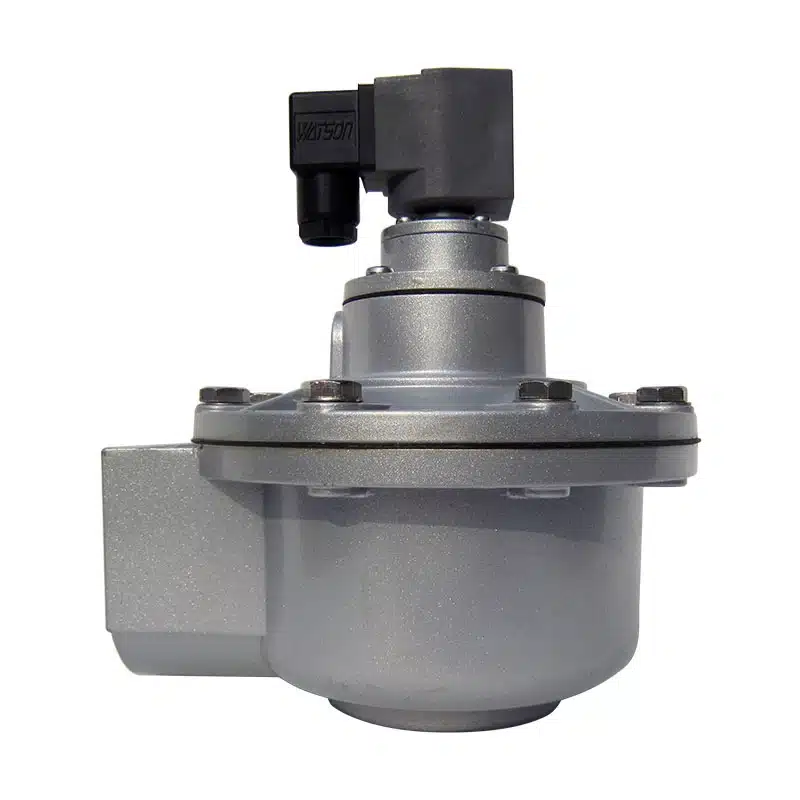

Watson® бұрандалы импульстік клапанының негізгі көрінісі

Әмбебап пайдалану сипаттамасы

WPS-CA желісі бойынша пайдалану шарттары.

Working Pressure0.4-0.6 MPa (4-6 bar)
Working MediumClean air
Power SupplyDC24V, AC220V/50Hz to AC240V/60Hz
Protection ClassIP65
Working EnvironmentNormal: -20°C to 80°C; high-temp: 55°C to 180°C
Relative Humidity≤85%

Толық модель ауқымы

Watson® WPS-CA/TG бұрандалы импульстік клапан модельдері.

Жұмыс қысымы 0.4-0.6 MPa · таза ауа · DC24V немесе AC220V/50Hz-AC240V/60Hz · IP65 · CE / CCC / RoHS сертификатталған

ТүріМодель нөміріӨлшем (дюйм)DN өлшеміЖарылыстан қорғау дәрежесі
БұрандалыWPS-CA/TG20G3/4"DN20Жалғыз диафрагма
БұрандалыWPS-CA/TG25G1"DN25Жалғыз диафрагма
БұрандалыWPS-CA/TG40G1 1/2"DN40Қос диафрагма
БұрандалыWPS-CA/TG50G2"DN50Қос диафрагма
БұрандалыWPS-CA/TG62G2 1/2"DN65Қос диафрагма
БұрандалыWPS-CA/TG76G3"DN76Қос диафрагма

Өнім стандарттары

Watson® бұрандалы импульстік клапанының артықшылықтары.

СертификаттарCE, CCC, RoHS
Қорғаныс дәрежесі (IP)IP65
ЖалғауСтандартты G-бұранда жалғауы бұрандалы үрлеу түтіктеріне берік әрі кеңінен үйлесімді орнатуды қамтамасыз етеді.
Клапан корпусыТік бұрышты күшейтілген құрылым жоғары қысымды импульстік тазалау жүктемесіне сәйкес келеді.
Жоғары температуралы жүктемеЖоғары температураға арналған диафрагма нұсқалары электр станцияларына, балқыту зауыттарына және жағу қондырғыларының қапшықты шаң ұстағыштарына қолдау көрсетеді.

Сертификаттар

Бұл өнім желісі үшінші тарап тарапынан сертификатталған.

Барлық сертификаттарды көру →

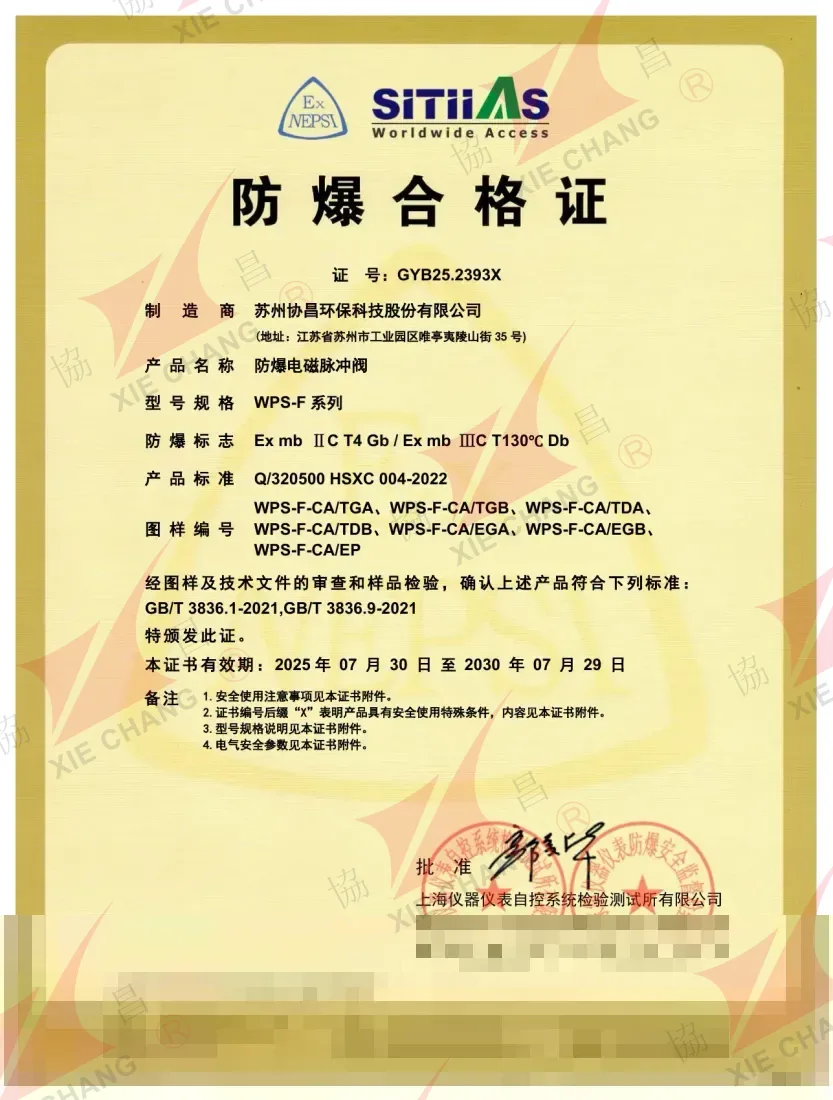

Жарылыстан қорғау сәйкестігі сертификаты (NEPSI) — WPS-F сериялы жарылыстан қорғалған импульстік клапандар🔍 Үлкейту үшін басыңыз

Өнім сертификаты

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

Жарылыстан қорғау сәйкестігі сертификаты (NEPSI) — WPS-F сериялы жарылыстан қорғалған импульстік клапандар

Сертификат №GYB25.2393X
Берген ұйымShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Берілген күні2025-07-30
Жарамдылық мерзімі2030-07-29
СтандарттарGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
Түпнұсқа PDF қажет пе?

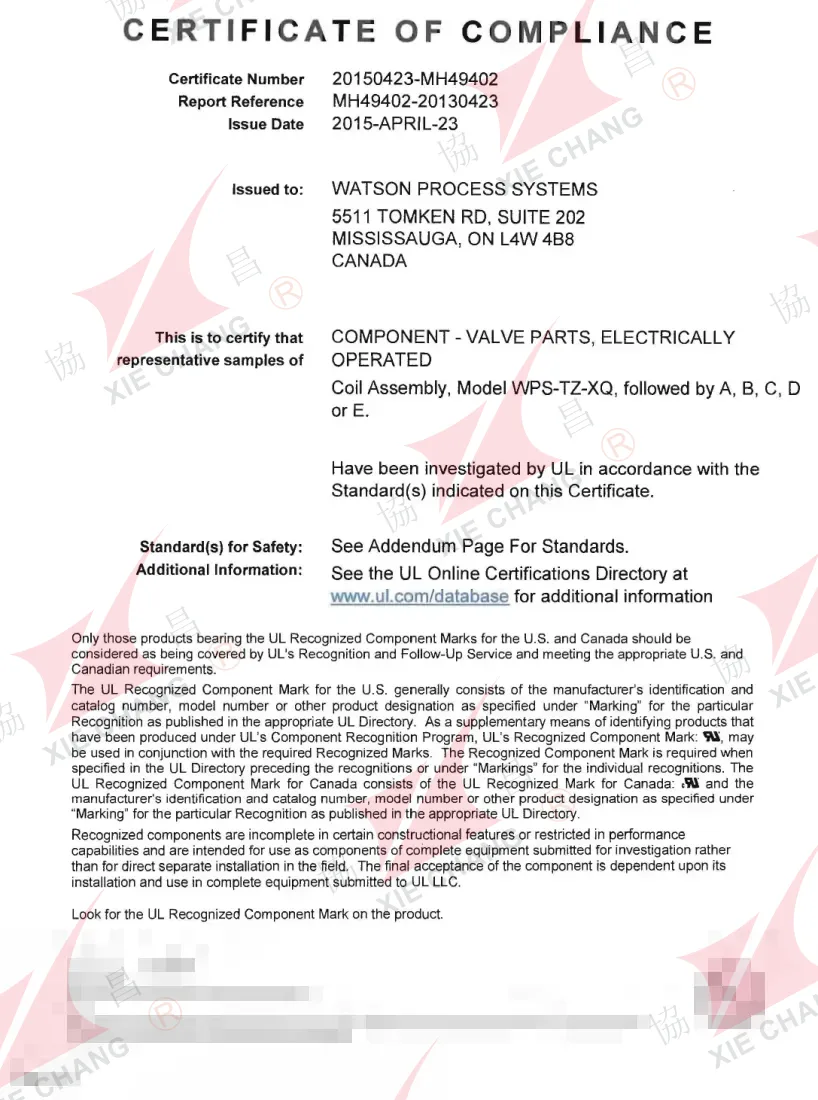

UL сәйкестік сертификаты — танылған компонент, электрлі басқарылатын клапандарға арналған катушка тобы🔍 Үлкейту үшін басыңыз

Өнім сертификаты

WPS-TZ-XQ (suffix A, B, C, D or E)

UL сәйкестік сертификаты — танылған компонент, электрлі басқарылатын клапандарға арналған катушка тобы

Сертификат №20150423-MH49402 (Report Reference MH49402-20130423)
Берген ұйымUL LLC
Берілген күні2015-04-23
СтандарттарUL 429, CAN/CSA C22.2 No. 139-10
Түпнұсқа PDF қажет пе?

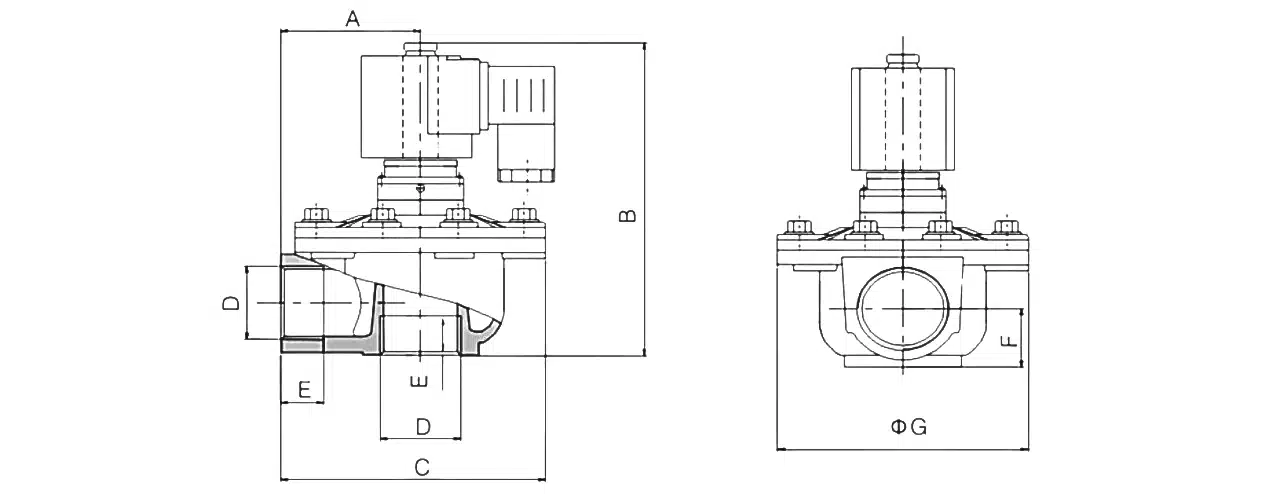

Техникалық сызбалар

Осы өнімге арналған орнату өлшемдері.

WPS-CA/TD20 · сыртқы бұрандалы / жалыннан қорғалған клапан — Орнату сызбасыӨлшемдер сұрау салу бойынша беріледі

WPS-CA/TD20

WPS-CA/TD20 · сыртқы бұрандалы / жалыннан қорғалған клапан — Орнату сызбасы

Overall height162 [6.38]
Inlet pipe-port outer diameter (top of detail)phi27 [1.06]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒

+9 қосымша өлшемдер

Толық сызба мен өлшемдерді алу

Түпнұсқа сызба сұрау салу бойынша жіберіледі · бір жұмыс күні ішінде жауап береміз

WPS-CA/TD25 · сыртқы бұрандалы / жалыннан қорғалған клапан — Орнату сызбасыӨлшемдер сұрау салу бойынша беріледі

WPS-CA/TD25

WPS-CA/TD25 · сыртқы бұрандалы / жалыннан қорғалған клапан — Орнату сызбасы

Overall height🔒
Inlet pipe-port outer diameter (top of detail)phi34 [1.34]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 қосымша өлшемдер

Толық сызба мен өлшемдерді алу

Түпнұсқа сызба сұрау салу бойынша жіберіледі · бір жұмыс күні ішінде жауап береміз

WPS-CA/TD40 · сыртқы бұрандалы / жалыннан қорғалған клапан — Орнату сызбасыӨлшемдер сұрау салу бойынша беріледі

WPS-CA/TD40

WPS-CA/TD40 · сыртқы бұрандалы / жалыннан қорғалған клапан — Орнату сызбасы

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 қосымша өлшемдер

Толық сызба мен өлшемдерді алу

Түпнұсқа сызба сұрау салу бойынша жіберіледі · бір жұмыс күні ішінде жауап береміз

WPS-F-CA/TG25 · сыртқы бұрандалы / жалыннан қорғалған клапан — Орнату сызбасыӨлшемдер сұрау салу бойынша беріледі

WPS-F-CA/TG25

WPS-F-CA/TG25 · сыртқы бұрандалы / жалыннан қорғалған клапан — Орнату сызбасы

Overall height136 [5.35]
Inlet port threadG1"
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)27 [1.06]

+3 қосымша өлшемдер

Толық сызба мен өлшемдерді алу

Түпнұсқа сызба сұрау салу бойынша жіберіледі · бір жұмыс күні ішінде жауап береміз

WPS-F-CA/TG40 · сыртқы бұрандалы / жалыннан қорғалған клапан — Орнату сызбасыӨлшемдер сұрау салу бойынша беріледі

WPS-F-CA/TG40

WPS-F-CA/TG40 · сыртқы бұрандалы / жалыннан қорғалған клапан — Орнату сызбасы

Overall height🔒
Inlet port thread🔒
Outlet port threadG1-1/2"
Inlet neck length / in offset34 [1.3]
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)28 [1.1]

+3 қосымша өлшемдер

Толық сызба мен өлшемдерді алу

Түпнұсқа сызба сұрау салу бойынша жіберіледі · бір жұмыс күні ішінде жауап береміз
