SXC-C8B2 — 1–36 арналы өнеркәсіптік таймер

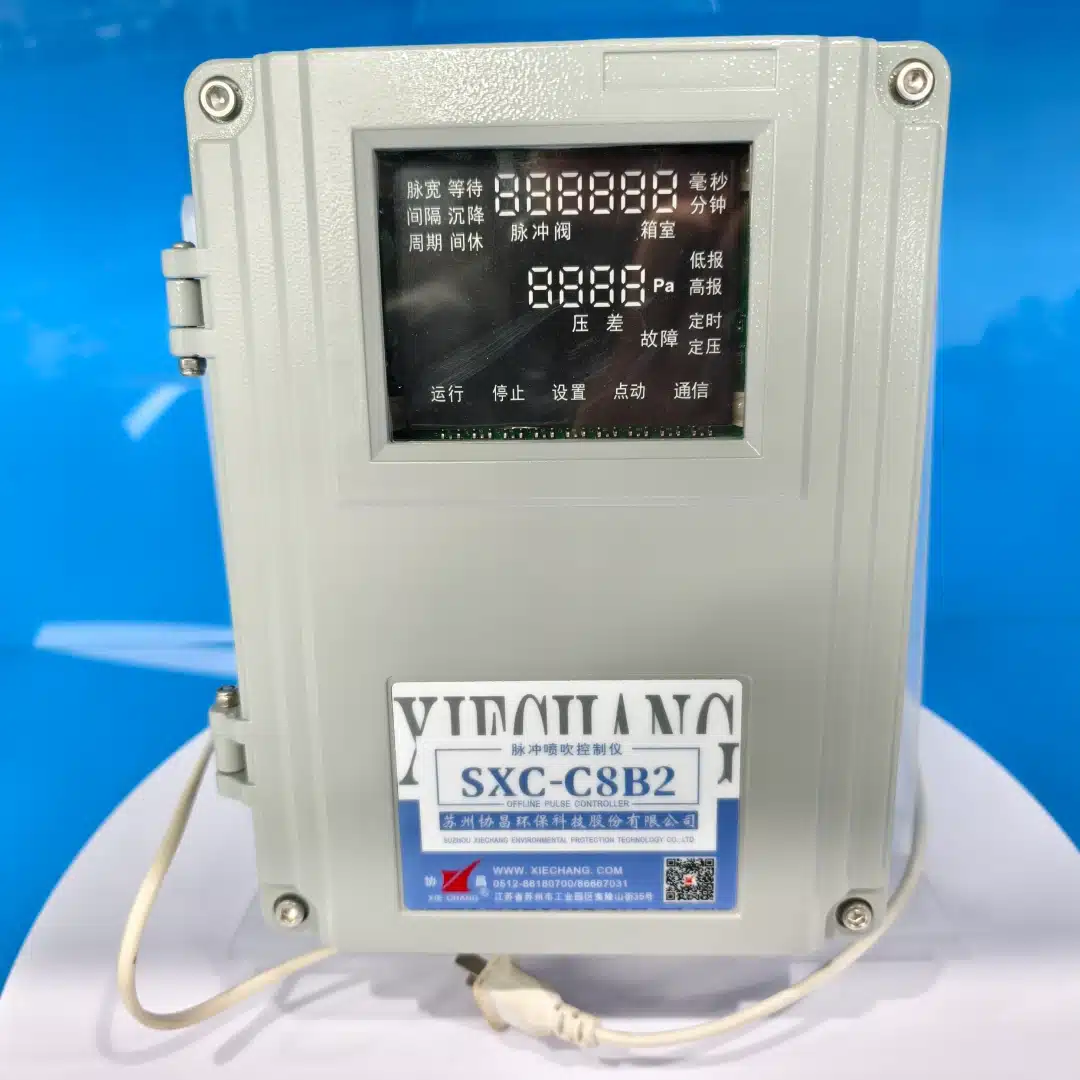

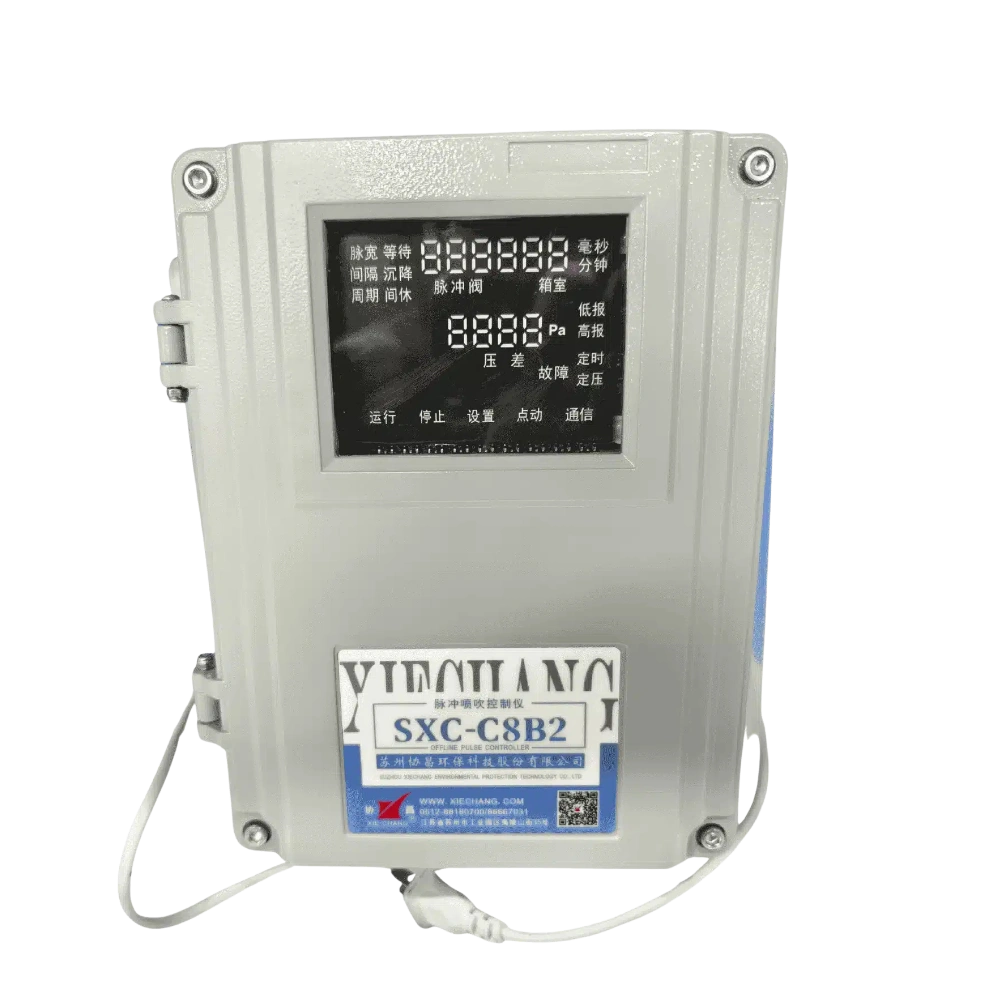

1–36 арналы импульстік ағынды контроллер SXC-C8B2
Талапшыл өнеркәсіптік қапшықты шаң ұстағыштарда 36 импульстік клапанға дейін кезекпен іске қосуға арналған кәсіби контроллер, онлайн немесе оффлайн тазалау, DC24V шығысы және Modbus-RTU арқылы бақылау мүмкіндігімен.
Техникалық параметрлер
Негізгі пайдалану сипаттамасы.
Модель нөміріSXC-JK01-C8B2-D36L
Басқару сыйымдылығы36 арна; импульстік клапандар мен лифт (оффлайн) клапандары еркін бөлінеді
Корпус материалыҚұймалы алюминий қорытпасы, қабырғаға орнатылады
Тазалау режимдеріОнлайн немесе оффлайн, таңдауға болады
Кіріс кернеуіAC110–230V 50/60Hz немесе DC24V (±10%) — екеуінің де қосылуына болады
Шығыс кернеуіDC24V
Шығыс тогы1.5A
Сандық кірістер6 арна, Modbus арқылы оқылады (лифт-клапанның қалпы, желдеткіштің жұмыс күйі, қашықтан іске қосу/тоқтату сигналдары)
Кірістірілген ΔP датчигіҚосымша ("-P" нұсқалары): камерадан 0–3000 Pa үлгі алу, дисплей және жоғары/төмен дабылдары
БайланысRS485 Modbus-RTU — күй жүктеу, параметрлерді баптау, қашықтан іске қосу/тоқтату; автоматты өткізіп жіберу және бағыныңқы құрылғы уақыты аяқталғанда дабыл беретін басты-бағыныңқы байланысы
Modbus мекенжайы / бод жылдамдығыМекенжай 0–127; бод жылдамдығы 4800–115200 (әдепкі 9600)
Клапан үзілісін анықтауСтандартты; Modbus арқылы оқылады
Импульс ұзақтығының диапазоны10–9999 мс, 1 мс қадаммен (әдепкі 80 мс)
Импульс аралығының диапазоны1–600 с, 1 с қадаммен (әдепкі 1 с)
Цикл уақытының диапазоны0–9999 мин (әдепкі 0 мин)
Іске қосу кідірісі0–300 с (әдепкі 5 с)
Лифт-клапанның күту уақыты0–60 с (әдепкі 8 с)
Лифт-клапанның орнығу уақыты0–60 с (әдепкі 8 с)
Лифт-клапанның бос тұру уақыты0–9999 с (әдепкі 10 с)
Өлшемдер250(H) × 190(W) × 90(L) mm
Жұмыс ортасы−20°C-тан +60°C-қа дейін; салыстырмалы ылғалдылық ≤85%
Өнім стандарттары
Талапшыл қапшықты шаң ұстағыштарға арналған дәл онлайн және оффлайн басқару.
Арналардың кеңею мүмкіндігі1-ден 36-ға дейінгі соленоидты импульстік клапандарды басқарады
Дәлдік1мс уақыт қадамы сығылған ауаны тиімді жеткізуді қамтамасыз етеді
ҚорғанысБерік құймалы алюминий корпус электрониканы соққыдан, шаңнан және ылғалдан қорғайды
Сұраныс бойынша тазалауҚысым айырмашылығы сигналы тазалауды тек қажет болғанда іске қосады
Клапанды жетекТұрақты DC24V шығысы, стандартты клапан тізбегінің үзілуін анықтау функциясымен
Өнім бейнелері
Байланысты демонстрациялық және таңдау бейнелері.
Xiechang® C8B2 импульстік контроллері: қапшықты шаң ұстағышты тазалауға арналған 1-40 арналы өнеркәсіптік таймер
Өнеркәсіптік шаң ұстағышқа арналған импульстік контроллер SXC-C8B2 сынағы
48 арналы қапшықты шаң ұстағышқа арналған импульстік контроллер | ASCO SCG353A044 және Goyen CA25T CA45T
Xiechang® импульстік контроллерін өндіру ішкі процесі | Жоғары дәлдікті SMT процесі
36 ай тұрақты жұмыс: Ishikawa Iron Works зауытындағы Xiechang® импульстік клапандары мен контроллерлері
Сертификаттар
Бұл өнім желісі үшінші тарап тарапынан сертификатталған.
Өнім сертификаты
SXC-JK01-C8B2
CE EMC сәйкестігін растау — SXC-JK01-C8B2 импульстік контроллер
| Сертификат № | CEJS25020766655 |
|---|---|
| Берген ұйым | Global Testing Services Co., Ltd. (Shanghai) |
| Берілген күні | 2025-03-10 |
| Жарамдылық мерзімі | 2030-03-09 |
| Стандарттар | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021 |
Өнім сертификаты
SXC-JK01-C8B2
TUV SUD сәйкестік аттестаты — SXC-JK01-C8B2 импульстік контроллер (EMC директивасы)
| Сертификат № | E8A 138237 0001 Rev. 00 |
|---|---|
| Берген ұйым | TUV SUD Product Service GmbH (Munich, Germany) |
| Берілген күні | 2026-06-01 |
| Стандарттар | EN IEC 61326-1:2021, EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-4, EN IEC 61000-6-2, EN IEC 61326-1 |
Техникалық сызбалар
Осы өнімге арналған орнату өлшемдері.
🔍 Үлкейту үшін басыңызSXC-JK01-C8B2-D36L
SXC-JK01-C8B2-D36L · 36 арна · импульстік контроллер — Корпус және орнату сызбасы
| Overall height | 250 mm |
|---|---|
| Overall width | 190 mm |
| Depth | 90 mm (lid 19.5 + body 70) |
| Mounting holes | 4-M4 |
| Mounting hole spacing | 230 × 170 mm |
| Cable entries | 3-Ø25.5 mm |
Білім қоры
Осы өнімге қатысты практикалық жауаптар.
Өнім бойынша сұрақ-жауап
SXC-JK01-C8B2-D36L моделі Xiechang®-тың басқа офлайн контроллерлерімен салыстырғанда не қосымша ұсынады?
C8B2-D36L моделін ерекшелендіретін үш нәрсе бар: қатаң зауыт ортасына арналған құймалы алюминий қабырғалық корпус, көтергіш клапан күйі мен желдеткіш күйін тікелей оқуға мүмкіндік беретін цифрлық кірістер және бір құрылғы жауап беруді тоқтатса да көп шаң ұстағышы бар алаңдардың жұмысын жалғастыратын мастер-слейв байланысы. Оның толық сипаттамалары осы беттегі техникалық параметрлер кестесінде берілген.
SXC-JK01-C8B2-D36LC8B2 vs D32Lалюминий корпусты контроллер
Қолданылу салалары
Xiechang® импульстік контроллерлері PLC/DCS жүйелерімен қалай біріктіріледі және басты–бағыныңқы (master–slave) байланысы қалай жұмыс істейді?
Қазіргі C сериясындағы контроллерлерде күй туралы деректерді нақты уақытта жүктеуге, параметрлерді баптауға, қашықтан іске қосу/тоқтатуға және клапанның ақаулығын анықтауды оқуға арналған RS485 Modbus-RTU байланысы бар; мекенжай мен байланыс жылдамдығы диапазондары әрбір контроллердің параметрлер кестесінде көрсетілген. Бірнеше контроллерді master–slave режимінде жұмыс істетуге болады: басты контроллер әрбір бағыныңқы контроллерді кезекпен сұрайды, жауап бермей қойғанын автоматты түрде өткізіп жібереді әрі дабыл қосады. Зауыттық сынақтар бір PLC сегментінде 20 контроллердің жұмысын және 19200 бод жылдамдығында 120 м қашықтықта тұрақты байланысты растады.
Modbus RTUPLC интеграциясыDCS интеграциясы
