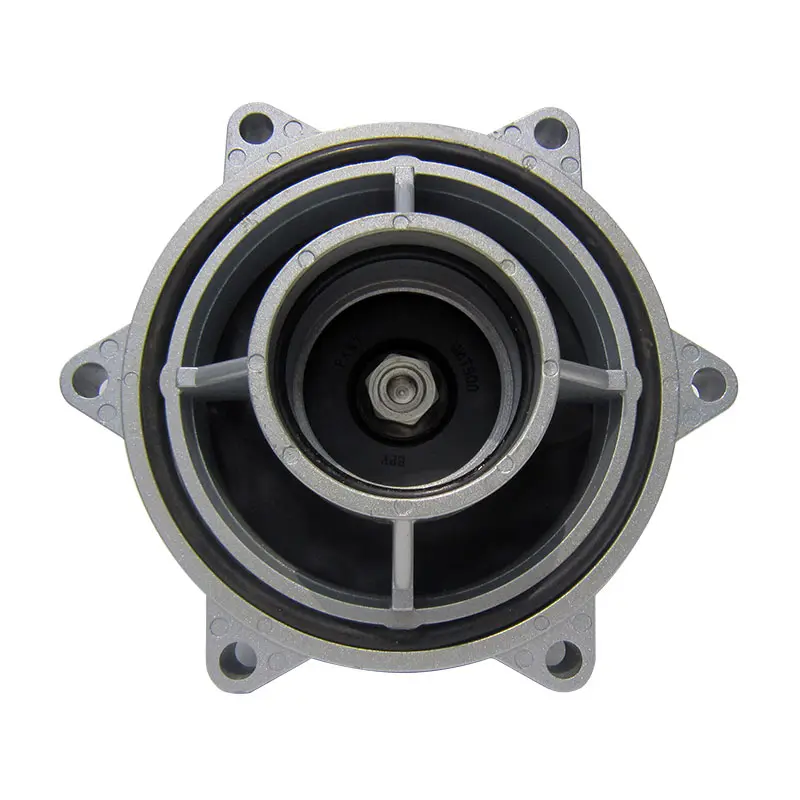

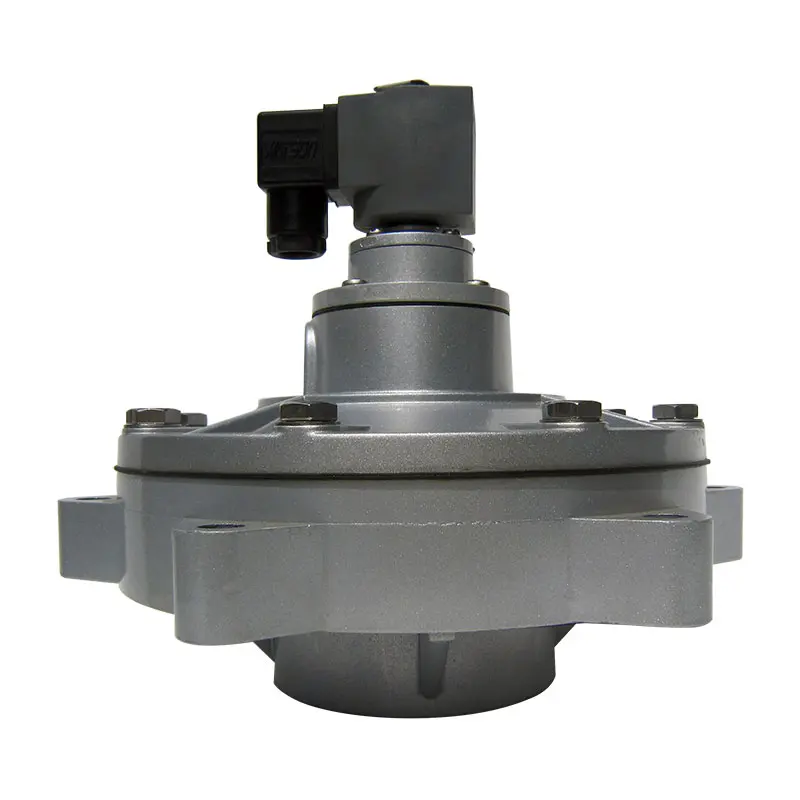

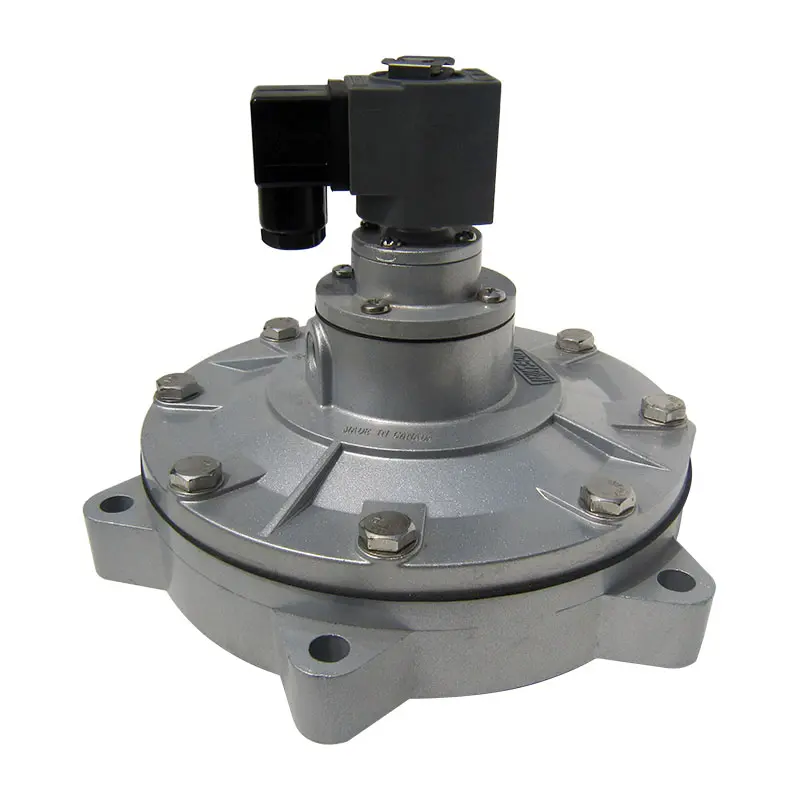

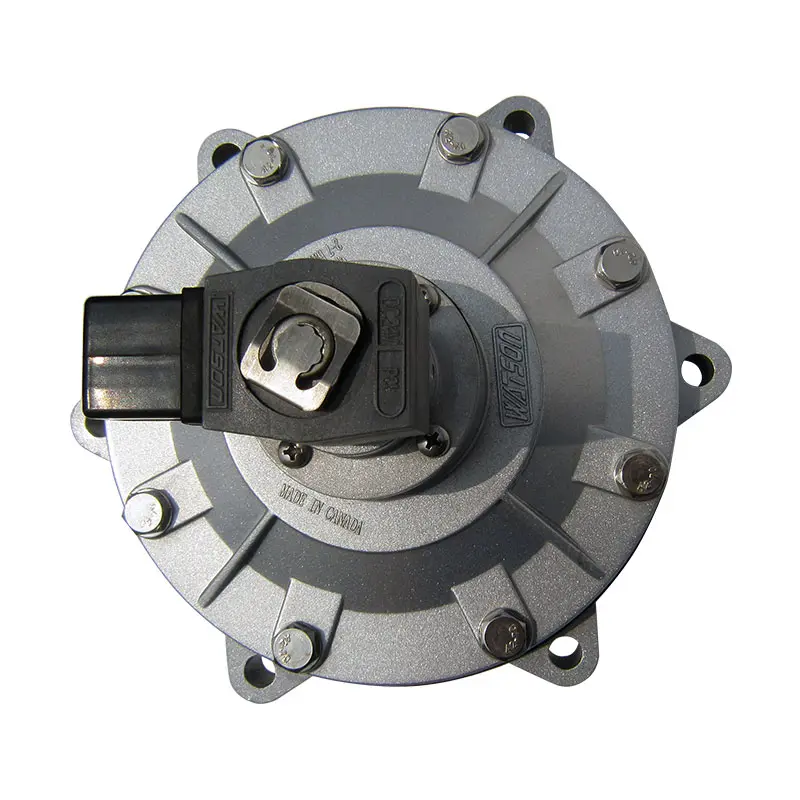

Watson® WPS-CA ендірілген сериясы

Ендірілген импульстік клапан

Watson® ендірілген импульстік клапандары қысым жоғалтуын азайту және қапшықты шаң ұстағыш сүзгі қапшықтарына тікелей күшті тазалау импульсін жеткізу үшін ауа коллекторына орнатылады. WPS-CA ендірілген желісі CE, CCC, RoHS және IP65 қорғанысы бар DN25-тен DN115-ке дейінгі модельдерді қамтиды.

Ендірілген модель желісін қарау Баға сұрау

Watson® ендірілген импульстік клапанының жеткізушісі

Әмбебап пайдалану сипаттамасы

WPS-CA желісі бойынша пайдалану шарттары.

Working Pressure0.2-0.6 MPa (2-6 bar)

MediumClean, dry compressed air

Working VoltageDC24V, AC220V/50Hz to AC240V/60Hz

Protection ClassIP65 waterproof and dustproof

EnvironmentTemperature −40°C to 120°C; humidity ≤ 85%

Толық модель ауқымы

Watson® WPS-CA ендірілген импульстік клапан модельдері.

Жұмыс қысымы 0.2-0.6 MPa · таза, құрғақ сығылған ауа · DC24V немесе AC220V/50Hz-AC240V/60Hz · IP65 · CE / CCC / RoHS сертификатталған

Түрі	Модель нөмірі	Өлшем (дюйм)	DN өлшемі	Жарылыстан қорғау дәрежесі
Суға батырылған	WPS-CA/EG25	1″	DN25	Жалғыз диафрагма
Суға батырылған	WPS-CA/EG40	1½″	DN40	Жалғыз диафрагма
Суға батырылған	WPS-CA/EP50	2″	DN50	Қос диафрагма
Суға батырылған	WPS-CA/EP62	2½″	DN65	Қос диафрагма
Суға батырылған	WPS-CA/EP76	3″	DN80	Қос диафрагма
Суға батырылған	WPS-CA/EP102.B	3.5″	DN90	Қос диафрагма
Суға батырылған	WPS-CA/EP102	4″	DN100	Қос диафрагма
Суға батырылған	WPS-CA/EP115	4½″	DN115	Қос диафрагма

Өнім стандарттары

Watson® ендірілген импульстік клапанының артықшылықтары.

СертификаттарCE, CCC, RoHS

Қорғаныс дәрежесі (IP)IP65

Суға толық батырылған құрылымСуға толық батырылған құрылым клапан корпусын ауа коллекторына орналастырып, қысымның төмендеуін азайтады және импульс қуатын арттырады.

ДиафрагмаWatson® премиум диафрагмалары жоғары жүктемелі өнеркәсіптік қапшықты шаң ұстағыш тазалау жүйелерінде ұзақ қызмет ету мерзімін қамтамасыз етеді.

ҚолданылуыСенімді Watson® ендірілген импульстік клапандарын қажет ететін техникалық қызмет көрсету, ауыстыру және жаңарту жобаларына қолайлы.

Сертификаттар

Бұл өнім желісі үшінші тарап тарапынан сертификатталған.

Барлық сертификаттарды көру →

Жарылыстан қорғау сәйкестігі сертификаты (NEPSI) — WPS-F сериялы жарылыстан қорғалған импульстік клапандар

🔍 Үлкейту үшін басыңыз

Өнім сертификаты

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

Жарылыстан қорғау сәйкестігі сертификаты (NEPSI) — WPS-F сериялы жарылыстан қорғалған импульстік клапандар

Сертификат №	GYB25.2393X
Берген ұйым	Shanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Берілген күні	2025-07-30
Жарамдылық мерзімі	2030-07-29
Стандарттар	GB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022

Түпнұсқа PDF қажет пе?

UL сәйкестік сертификаты — танылған компонент, электрлі басқарылатын клапандарға арналған катушка тобы

🔍 Үлкейту үшін басыңыз

Өнім сертификаты

WPS-TZ-XQ (suffix A, B, C, D or E)

UL сәйкестік сертификаты — танылған компонент, электрлі басқарылатын клапандарға арналған катушка тобы

Сертификат №	20150423-MH49402 (Report Reference MH49402-20130423)
Берген ұйым	UL LLC
Берілген күні	2015-04-23
Стандарттар	UL 429, CAN/CSA C22.2 No. 139-10

Түпнұсқа PDF қажет пе?

Техникалық сызбалар

Overall length (valve)	🔒
Diaphragm cover flange OD	Ø227 [8.94]
Inner bolt/ring diameter	🔒
Diaphragm bore	🔒
Cover thickness / lip	7 [0.26]
Solenoid/pilot boss offset	27 [1.06]

Overall length (valve)	217.3 [8.554]
Diaphragm cover flange OD	Ø239 [9.41]
Inner ring diameter	🔒
Diaphragm ring ø	Ø202.2 [7.961]
Diaphragm bore	🔒
Cover/top boss offset	🔒

Overall length (valve)	188 [7.4]
Mounting flange OD	Ø180 [7.09]
Ring ø	Ø130 [5.12]
Diaphragm/seat ø	🔒
Seat bore ø (tol)	🔒
Cover/top boss offset	🔒

Overall length (valve)	196 [7.72]
Mounting flange OD	Ø208 [8.19]
Ring ø	🔒
Diaphragm ø	🔒
Seat bore ø (tol)	🔒
Cover/top boss offset	7 [0.28]

Overall height (valve incl. solenoid)	200 [7.87]
Diaphragm cover flange OD	🔒
Ring ø	Ø174.6 [6.84]
Inner ring ø	Ø160 [6.3]
Seat/diaphragm bore ø	🔒
Cover/side boss offset	🔒

Overall length (valve)	140 [5.51]
Inlet flange/hub OD	Ø59 [2.32]
Port bore ø	🔒
Thread	G1"
Top boss offset	🔒
Mounting flange face to body	🔒

Overall length (valve)	184 [7.24]
Inlet flange/hub OD	Ø73 [2.87]
Port bore ø	🔒
Thread (inlet)	G1-1/2"
Top boss offset	🔒
Mounting flange face to body	🔒

Overall outer / mounting flange OD	Φ490 [Φ19.29]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ435 [Φ17.13]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ600 [Φ23.62]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ512 [Φ20.16]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ730 [Φ28.74]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ616 [Φ24.25]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ842 [Φ33.15]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ716 [Φ28.19]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Overall outer / mounting flange OD	Φ940 [Φ37.01]
Bolt-circle diameter (bcd)	🔒
Inner opening / port diameter	Φ806 [Φ31.73]
Diaphragm / spring seat diameter (bolt pattern *10)	🔒
Bolt holes	🔒
Flange thickness (top)	20 [0.79]

Ендірілген импульстік клапан

WPS-CA желісі бойынша пайдалану шарттары.

Watson® WPS-CA ендірілген импульстік клапан модельдері.

Watson® ендірілген импульстік клапанының артықшылықтары.

Бұл өнім желісі үшінші тарап тарапынан сертификатталған.

Жарылыстан қорғау сәйкестігі сертификаты (NEPSI) — WPS-F сериялы жарылыстан қорғалған импульстік клапандар

UL сәйкестік сертификаты — танылған компонент, электрлі басқарылатын клапандарға арналған катушка тобы

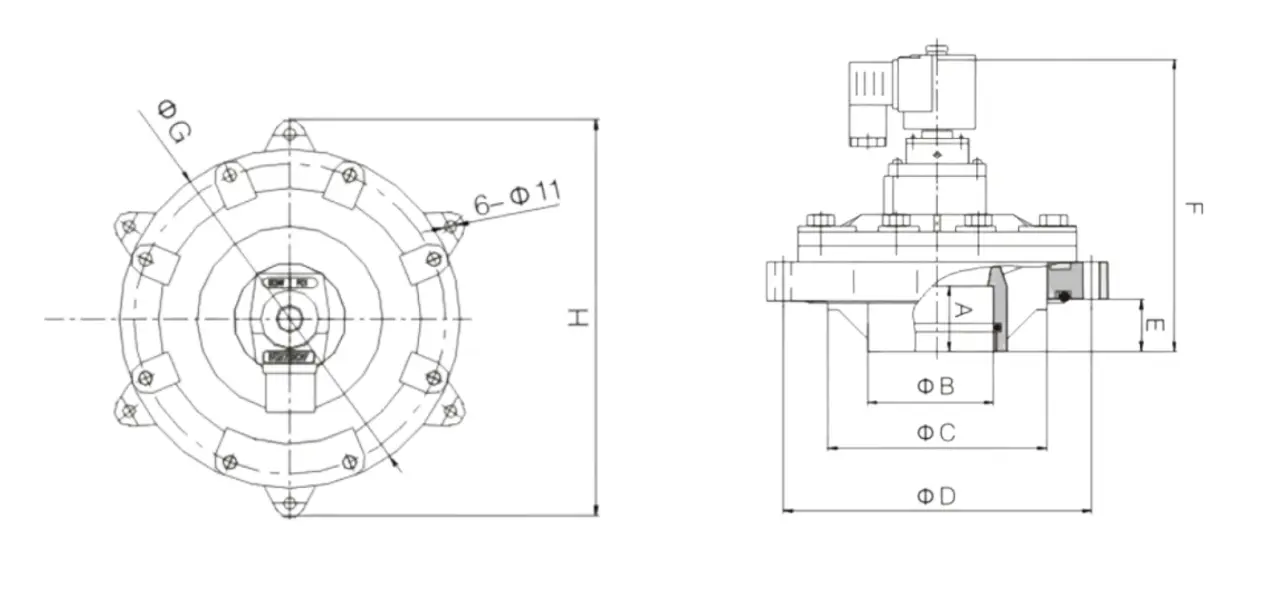

Осы өнімге арналған орнату өлшемдері.

WPS-CA/EP102 · суға батырылған клапан — Орнату сызбасы

WPS-CA/EP102.B · суға батырылған клапан — Орнату сызбасы

WPS-CA/EP102.B · суға батырылған клапан — Орнату сызбасы

WPS-CA/EP115 · суға батырылған клапан — Орнату сызбасы

WPS-CA/EP50 · суға батырылған клапан — Орнату сызбасы

WPS-CA/EP62 · суға батырылған клапан — Орнату сызбасы

WPS-CA/EP76 · суға батырылған клапан — Орнату сызбасы

WPS-CA/EP76 · суға батырылған клапан — Орнату сызбасы

WPS-CA/EG25 · суға батырылған клапан — Орнату сызбасы

WPS-CA/EG40 · суға батырылған клапан — Орнату сызбасы

WPS-CA/EP200 · 8 дюйм · өте төмен қысымды үлкен клапан — Орнату сызбасы

WPS-CA/EP250 · 10 дюйм · өте төмен қысымды үлкен клапан — Орнату сызбасы

WPS-CA/EP300 · 12 дюйм · өте төмен қысымды үлкен клапан — Орнату сызбасы

WPS-CA/EP350 · 14 дюйм · өте төмен қысымды үлкен клапан — Орнату сызбасы

WPS-CA/EP400 · 16 дюйм · өте төмен қысымды үлкен клапан — Орнату сызбасы
